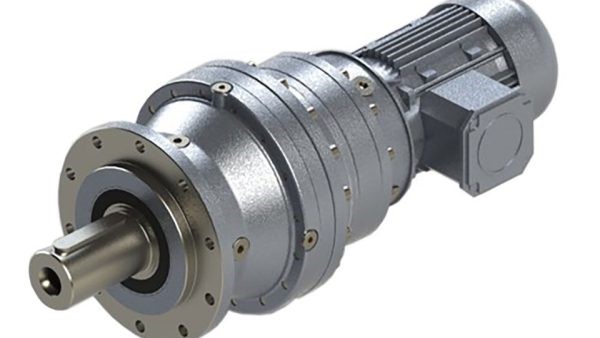

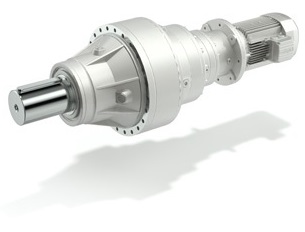

معرفی کلی گیربکس خورشیدی

گیربکس خورشیدی یکی دیگر از انواع گیربکس صنعتی است. این گیربکس دستگاهی است که شافت ورودی و خروجی آن هم تراز شده‌اند. گیربکس خورشیدی نسبت به سایر انواع گیربکس‌ ها از دوام و استحکام بیشتری برخوردار است. علت نام‌ گذاری این گیربکس به نحوه قرارگیری چرخ‌ دنده‌ ها و حرکت آن مرتبط است. از گیربکس سیاره‌ای برای انتقال بیشترین گشتاور در کم‌ حجم‌ ترین ابعاد ممکن که به آن چگالی گشتاور می‌گویند، استفاده می‌شود. دنده گیربکس سیاره‌ ای در مقایسه با دنده استاندارد می‌تواند مقاوم‌ تر باشد و گشتاورهای بیشتری را انتقال دهد. گیربکس خورشیدی به‌ صورت سالید شافت یا هالو با انواع گزینه‌ های اجرایی یعنی شافت‌ دار، پایه‌ دار و فلنج دار هستند.



مرکز شتاب دوچرخه بهترین مثال برای مکانیزم چرخ‌ دنده چرخان بدون محور است. آیا تا به‌ حال پرسیده‌ اید که این‌ همه قدرت و توانایی چگونه در چنین هاب کوچکی جا گرفته است. برای یک هاب سه‌ سرعته، سیستم دنده‌ای یک مرحله‌ای استفاده می‌شود برای هاب پنج‌ سرعته، سیستم دنده‌ای دو مرحله‌ ای بکار می‌ رود. هر سیستم دنده‌ای دارای یک کوپلینگ مستقیم، حالت شتاب‌ دهنده و حالت کاهنده است، به‌ صورت عددی، کوچک‌ ترین نسبت کاهنده، i:۳ است و بزرگ‌ ترین آن i:۱۰ است. در نسبت‌ های کوچک‌ تر از ۳، دنده خورشیدی در مقابل دنده‌ های سیاره‌ای بسیار بزرگ‌ تر می‌شود. در نسبت‌ های بزرگ‌تر از ۱۰، چرخ‌ دنده خورشیدی بسیار کوچک می‌شود و گشتاور پایین می‌آید.

انواع گیربکس خورشیدی

گیربکس‌ های خورشیدی بر اساس نوع ورودی و خروجی به چند دسته متفاوت تقسیم می‌شوند. ورودی این گیربکس‌ها شامل:



ورودی فلنج، ورودی شافت و ورودی هالو شافت است. همین‌ طور خروجی گیربکس‌ های خورشیدی به سه دسته شافت‌ های تک خاری، هزار خاری و فلنج تقسیم می‌شوند.
همچنین در صنعت‌ هایی که به ابزارهای دقیقی مانند دستگاه‌ های برش CNC نیاز است از گیربکس‌ های خورشیدی به نام سروو موتور استفاده می‌شوند.

کاربرد گیربکس خورشیدی

گیربکس خورشیدی به دلیل اینکه راندمان بالا، ابعاد کوچک، نگهداری آسان و قیمت مناسبی داشته در صنایع مختلفی استفاده می‌شود. این گیربکس‌ ها کاربرد‌های زیادی داشته که شامل موارد زیر می‌شوند:



     • در ربات برای افزایش گشتاور
     • در چاپ برای کاهش سرعت رولر
     • برای نشان‌ گذاری دقیق
     • در ماشین بسته‌ بندی برای محصولات تجدید پذیر
     • صنایع غذایی و کشاورزی
     • صنایع مکانیک و توربین بادی
     • صنایع شیمیایی و صنایع پلاستیک
     • صنایع معدن و صنایع سیمان
     • صنایع بسته‌ بندی
     • صنایع فولاد و مس
     • صنایع آب و فاضلاب
     • صنایع شیشه و سرامیک و صنایع چوب
     • صنایع کاغذ
     • صنایع نفت و گاز و پتروشیمی
     • رولینگ و نوار نقاله
     • کانوایر و بچینگ
و…

مزایای گیربکس خورشیدی:

استفاده از گیربکس سیاره‌ای در مقایسه با سایر گیربکس‌ ها مزایای زیادی دارد که در ادامه به آنها اشاره شده است:

     • گیربکس خورشیدی دارای دامنه بالا
     • قابلیت نصب در زوایای مختلف
     • بیشتر بودن بازده عملکرد این گیربکس نسبت به انواع حلزونی و هلیکال
     • حجم کمتر این گیربکس نسبت به انواع حلزونی و هلیکال
     • لرزش پایین
    • توانایی گیربکس خورشیدی برای کوپل کردن الکتروموتور بر روی خود به صورت ساده و سریع
    • نگهداری و تعمیر آسان
    • راندمان ۹۸ درصدی
    • نسبت‌های دور متنوع
    • متحمل شدن گشتاور خیلی زیاد

معایب گیربکس خورشیدی

دو مورد از معایب گیربکس خورشیدی شامل موارد زیر است:

    • احتیاج به روان کاری مرتب
    • پیچیده بودن طراحی

مشخصات فنی گیربکس خورشیدی

مشخصات فنی گیربکس خورشیدی شامل موارد زیر است:
     • در صنایع سبک و سنگین جهت افزایش یا کاهش دور استفاده می‌شود.
     • گیربکس سیاره‌ای دارای قابلیت ایجاد گشتاور بالا در صورت نسبت تبدیل بالا است.
     • این نوع گیربکس دارای قابلیت ایجاد دور و توان بالا است.
     • گیربکس خورشیدی از پرکاربردترین گیربکس در صنایع مختلف بوده و به تک استیج یا دو استیج طراحی می‌شود.

     • گیربکس خورشیدی قابلیت رسیدن به  دورهای بین ۰.۵ الی ۸۰۰ دور در دقیقه را دارد.
     • نسبت تبدیل گیربکس خورشیدی در هر استیج بین ۳ تا ۷ متغیر است.

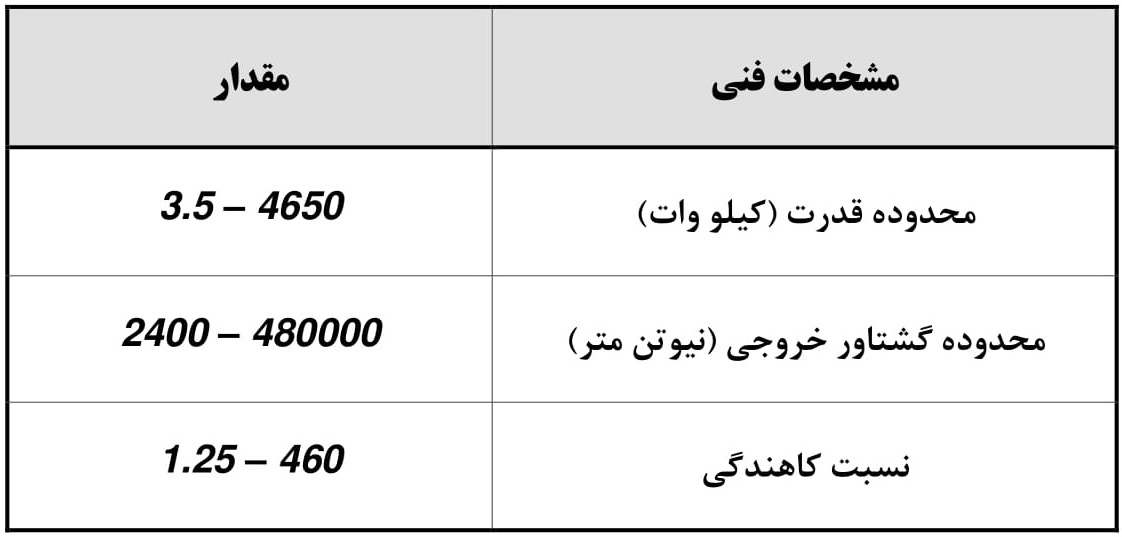

گیربکس خورشیدی PGR سری PH-PB

گیربکس‌های صنعتی سری PH-PB خصوصا در شرایط سنگین کار می‌کنند. در بالابر، وینچ و نورد کاربرد داشته و ساختار مستحکمی دارند. گشتاورهای بالا تا 480000 نیوتن متر را تحمل می‌کنند. این گیربکس‌ها هنگام کار دارای صدای کم بوده و نگه‌داری از آن‌ها آسان است.

ویژگی‌ های گیربکس خورشیدی  PGR سری PH-PB

از ویژگی‌های گیربکس خورشیدی PGR می‌توان به موارد زیر اشاره کرد:

• دنده‌های هلیکال – بول با ورودی و خروجی دارای محور موازی بوده و یا زاویه محوری 90 درجه هستند.
• بدنه دارای پایه و نیز گزینه فلنج F است.
• بدنه دارای ساختار مستحکم است.
• دنده‌ها نیازهای کار در شرایط سنگین را برآورده می‌کنند.
• میزان مقاومت سیستم مطابق با استانداردهای IDIN ،ISO و NIEMANN فراهم شده است.
• گزینه‌های مختلف خروجی امکان‌پذیر است.(سالید شفت، هالو شفت و…)
• گزینه‌های مختلف نصب (MOUNT) امکان‌پذیر است. (فلنج B5، پلتفرم بازی گشتاور و…)
• بدنه‌ها از sfero ( GGG 40-50) و peak (GG20-25) تولید شده‌اند.
• دنده‌ها از فولاد 21NiCrMo2 ساخته شده‌اند.
• از بلبرینگ‌ها و سیل‌های با کیفیت بالا استفاده شده است.
• تغییرات موردنیاز مشتری در سیستم گیربکس قابل اعمال است.
