گیربکس‌های حلزونی با نام‌های مختلفی از جمله گیربکس‌های ۹۰ درجه، گیربکس‌های کاهنده حلزونی و گیربکس‌های درایو حلزونی به کار می‌روند. گیربکس‌های کاهنده دارای ساختمانی هستند که یک دنده به شکل پیچ‌خوردگی که به‌عنوان حلزون نیز شناخته شده و با یک دنده حلزونی قرار می‌گیرد. این دنده‌ها معمولاً از برنز ساخته شده‌اند و حلزون‌ها استیل و یا استیل ضدزنگ هستند. درحالی‌که دنده‌های حلزونی شبیه چرخ دندانه‌دار هستند، گیربکس‌های حلزونی به طور قابل‌توجهی کوچک‌تر از دیگر جعبه‌های کاهنده هستند.

انواع گیربکس حلزونی

گیربکس‌های حلزونی انواع متنوعی دارند که دست شما را برای انتخاب باز نگه می‌دارند. این نوع از گیربکس‌های صنعتی باتوجه‌به شرایط نصب و تجهیزات مکانیکی مورداستفاده در آنها به دسته‌های مختلفی که در زیر آورده شده، تقسیم می‌شوند.

گیربکس حلزونی MVF
گیربکس‌های حلزونی سری MVF به‌راحتی و بسیار ساده می‌توانند به الکتروموتور متصل شوند. زیرا یک هالو شفت و یک فلنج اتصال دارند. همچنین کار با این گیربکس‌ها راحت است و شما می‌توانید آنها را در گیربکس‌های ماشین‌آلات کشاورزی، تنور نانوایی، بالابرها و… استفاده کنید.
گیربکس حلزونی VF
گیربکس حلزونی سری VF را می‌توانید در فضاهای کوچک نصب کنید. این سری از گیربکس‌ها کاربردهای بسیاری در نوار نقاله و بالابرها دارند.
گیربکس حلزونی FC


کاربرد گیربکس حلزونی

جعبه‌های کاهنده چرخ حلزونی سرعت کاهش مؤثری را در یک طراحی جمع‌وجور فراهم می‌کنند.
با وجود کامپکت بودن جعبه‌های کاهنده، قدرت اجرایی بالایی را در سناریوهای عملیاتی مختلف تحویل می‌دهند. گیربکس‌های درایو حلزونی معمولاً در جاهایی بکار می‌روند که نیازمند کاهش سرعت زیاد در یک فضای کوچک باشند. نمونه‌هایی از کاربردهای کنترل حرکت متداول شامل موارد زیر است:

• آسانسورها

• نوار نقاله‌ها

• دروازه‌های خودکار

بار دنده، شافت‌ها، برینگ‌ها به‌وسیله دیواره جعبه پشتیبانی می‌شوند؛ بنابراین محفظه گیربکس باید از سختی کافی برخوردار باشد. در غیر این صورت، کیفیت پایین انتقال را در پی خواهد داشت. ازآنجاکه گیربکس حلزونی از قابلیت دوام بالا، نرخ انتقال، اندازه کوچک، قفل خودکار و ساختار ساده برخوردار است، اغلب در گستره وسیعی از صنایع مانند میز چرخنده، دستگاه‌های تغذیه خودکار، ماشین انباشت، نوار نقاله‌ها، کامیون‌های جمع‌آوری در مزرعه و صنایع اتوماسیون استفاده می‌شود.

مزایای گیربکس حلزونی

مزیت اصلی گیربکس حلزونی در این است که یک خروجی ۹۰ درجه از ورودی تولید کرده که می‌تواند برای انتقال گشتاور بالاتر استفاده شود و یا سرعت چرخش را کاهش دهد. بیشتر اوقات، گیربکس حلزونی دارای جهت راست بوده که برای تغییر جهت خروجی یک گیربکس حلزونی چپ‌دست نیاز است.
دیگر مزیت‌های گیربکس‌های درایو حلزونی شامل موارد زیر است:

نرخ‌های کاهش بالا
ضرب گشتاور بالا
عملکرد آرام

مشخصات فنی گیربکس حلزونی

گیربکس حلزونی به دلیل اینکه از لحاظ ظاهر به حلزون شباهت زیادی دارد به این نام شناخته می‌شود. البته مدل‌های دیگری با شکل ظاهری مکعبی نیز ارائه شده‌اند. این نوع گیربکس از یک ماردون و یک چرخ‌دنده برنزی یا آلومینیومی حلزونی شکل تشکیل شده که دارای مقاومت بالا، برای استحکام و پایداری در شرایط سخت است. همچنین گیربکس حلزونی از یک هاب کروی، شافت و بلبرینگ تشکیل شده و امکان اتصال مستقیم شافت به الکتروموتور وجود دارد. جنس بدنه این نوع از گیربکس‌ها از چدن یا آلومینیوم است و در برابر لرزش دستگاه مقاومت بالایی دارد.

نحوه خرید و انتخاب گیربکس حلزونی

فرایند تولید دنده حلزونی نسبتاً ساده است. بااین‌حال ۴ نکته پایه برای انتخاب دنده حلزونی با کارآمدی بالا وجود دارد که بهتر است بدانید:

تیپ: اندازۀ گیربکس در بین مردم و بازار، تیپ نامیده می‌شود. در زمان خرید، تیپ در قیمت گیربکس حلزونی ارتباط مستقیم دارد. زمانی که از نوع الکتروموتور خود شناخت پیدا کردید، می‌توانید از تیپ ۲۵ تا تیپ ۱۵۰ این محصول را بخرید. در هنگام خرید نیز تیپ تأثیر مستقیمی در قیمت گیربکس حلزونی دارد. به تیپ ۲۵  این مدل از جعبه‌دنده‌ها، گیربکس حلزونی مینیاتوری هم می‌گویند که در صنایع ظریفی کاربرد دارند.

نسبت: به نسبت دور ورودی و خروجی گیربکس، نسبت گفته می‌­شود که مشخص‌کننده تعداد دور خروجی دستگاه است. تولیدکنندگان بر اساس نیاز بازار نسبت‌های نامی یکسانی را تولید و عرضه می‌­کنند؛ اما این نسبت ممکن است حدود ۳٪ بالاتر یا پایین‌تر نسبت نامی باشد. دراین‌خصوص باید با کارشناسان مجرب بازرگانی نیلویی مشورت کنید.

کارآمدی: کارآمدی درایو دنده حلزونی به مقدار زیادی به زاویه مارپیچ حلزون بستگی دارد. معمولاً، دنده‌های چندرشته‌ای کارآمدتر از دنده حلزونی‌های تک‌رشته‌ای هستند. دنده‌های مناسب می‌توانند میزان راندمان را افزایش دهند.

روغن روان کاری: انتخاب برند روغن روانکاری یک عامل ضروری برای بهبود کارآمدی گیربکس حلزونی است. روغن‌کاری مناسب می‌تواند اصطکاک و گرمای عملکرد دنده را کاهش دهد.

سوالات متداول

زمان تعویض گیربکس حلزونی چه مواقعی است؟

زمان تعویض گیربکس حلزونی در مواقع شنیدن صدای نامتعارف از گیربکس، تیز شدگی دنده‌ها، رد کردن دنده هنگام اعمال بار نامی است.

گیربکس حلزونی دست دوم برای خرید مناسب هستند؟

با توجه به افزایش قیمت قطعات یدکی حتما در خرید دست دوم این محصول موارد زیر را رعایت کنید:

اگر از لحاظ تخصصی و فنی اطلاعات ندارید تا می‌توانید از خرید گیربکس‌های دست دوم اجتناب کنید.

در صورت لزوم حتما با مشورت یک متخصص این کار را انجام دهید.

تمامی اجزای گیربکس را مدنظر قرار دهید.

گاهی چک نکردن اجزای گیربکس باعث می‌شود در صورت وجود کوچکترین عیب در اجزای آن اثرات مخربی برای گیربکس داشته باشد.

حتما از فروشنده در مورد نوع روغن استفاده شده و بازه زمانی روغن‌کاری توسط فروشنده اطلاعات کافی را به‌دست بیاورید.

برای راه‌اندازی مجدد آن از متخصصان مجرب استفاده کنید تا تمامی این موارد را چک کنند.

مزایای گیربکس حلزونی چیست؟

از مزایای گیربکس حلزونی میتوان به  قابلیت انتقال گشتاور با زاویه 90 درجه،قیمت ارزان و حجم کم آن اشاره کرد.

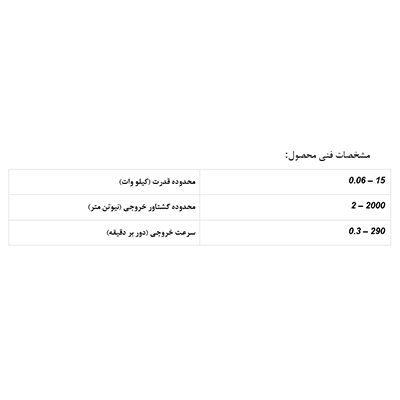

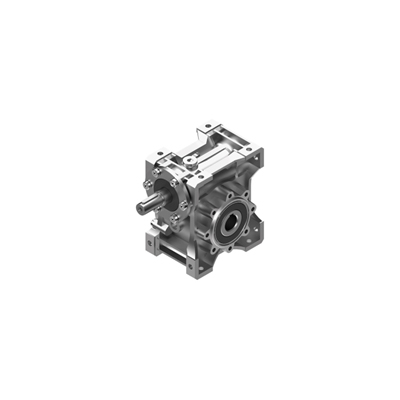

گیربکس حلزونی PGR سری PMRVPLUS-PRVPLUS

گیربکس‌های ورم (WORM) برای سیستم‌هایی با گشتاور پایین پیشنهاد می‌شوند. این گیربکس‌ها دارای بدنه‌های سبک، طراحی مدرن با استحکام بالا و نیز دارای صدای کم هستند.

ویژگی گیربکس حلزونی PGR سری PMRVPLUS-PRVPLUS

برخی از ویژگی‌های گیربکس حلزونی PGR این سری عبارت است از:

• گیربکس‌های حلزونی دارای رنج محور ورودی و خروجی 90 درجه است.

• امکان پایه و نصب فلنج در تک بدنه را داراست.

• ساختار بدنه مستحکم و مناسب برای انتقال گرما است.

• میزان مقاومت سیستم مطابق با استانداردهای IDIN ،ISO و NIEMANN فراهم شده است.

• گزینه‌های ورودی مختلف (PAM B5 ،PAM B14 و…) را داراست.

• گزینه‌های خروجی مختلف (سالید شافت، هالو شافت) را داراست.

• ابزارهای مختلف مربوط به نصب (فلنج B5، فلنج B14، بازوی گشتاور و…) را دارد.

• پیچ‌های (SCREW) گیربکس حلزونی از فولاد 16MnCr5و چرخ‌های آن از برنز CuSn12Ni-C ساخته شده‌اند.

• بدنه‌ها از تزریق آلومینیوم ADC-12 تا بدنه 105 و از PEAK cast (GG20-25) برای بدنه‌های بالای 110 ساخته شده‌اند.

• از بلبرینگ‌ها و سیل‌های با کیفیت بالا استفاده شده است.

• تغییرات موردنیاز مشتری در سیستم گیربکس قابل اعمال است.

گیربکس‌های حلزونی نوعی از گیربکس‌های خورشیدی (gearbox) هستند که به خاطر طراحی خاص و نوع عملکرد خود، به عنوان گیربکس‌های کاهش‌دهنده (reduction gearbox) نیز شناخته می‌شوند. این گیربکس‌ها از یک دنده حلزونی و یک دندانه یا چرخ دنده استفاده می‌کنند که به طرز خاصی با هم تعامل دارند.

ویژگی‌ها و مزایا:

1. نسبت کاهش بالا: گیربکس‌های حلزونی معمولاً نسبت‌های کاهش بسیار بالایی دارند، که این امکان را می‌دهد تا سرعت را به شدت کاهش دهند و گشتاور را افزایش دهند.

2. ساختار فشرده: این گیربکس‌ها به دلیل طراحی خاص خود، نسبت به سایر گیربکس‌ها فضای کمتری را اشغال می‌کنند.

3. عملکرد آرام و بی‌صدا: به دلیل نوع تماس دنده‌ها، این گیربکس‌ها معمولاً عملکردی آرام و بی‌صدا دارند.

4. قابلیت چرخش یک‌طرفه: این گیربکس‌ها معمولاً فقط در یک جهت می‌چرخند، که این ویژگی می‌تواند در برخی کاربردها مفید باشد.

کاربردها:

گیربکس‌های حلزونی در صنایع مختلفی مورد استفاده قرار می‌گیرند، از جمله:

• ماشین‌آلات صنعتی

• سیستم‌های انتقال قدرت

• تجهیزات حمل و نقل

• روباتیک

• و بسیاری دیگر از کاربردهای مکانیکی
