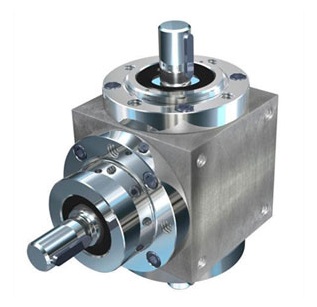

معرفی کلی گیربکس بول

گیربکس بول (Bevel gearbox) نوعی گیربکس است که از چرخ‌ دنده‌ های مخروطی استفاده می‌ کند. این چرخ‌ دنده‌ها برای انتقال نیرو در زوایای مختلف به کار می‌روند و معمولاً در کاربرد هایی که نیاز به انتقال نیرو در زاویه ۹۰ درجه است، استفاده می‌ شوند.
چرخ ‌دنده ‌های بول به دلیل طراحی مخروطی‌ شان، به خوبی با چرخ‌ دنده ‌های جفت خود تماس برقرار می‌ کنند و نیرو را با حداقل افت انتقال می‌دهند. این ویژگی باعث می‌شود که گیربکس‌ های بول در مقایسه با گیربکس‌ های دیگر مانند گیربکس ‌های worm، کارایی بیشتری داشته باشند.
این گیربکس‌ ها معمولاً در اتوماسیون، خطوط تولید کارخانه‌ ها، و کاربردهای انتقال نیرو که نیاز به تغییر جهت چرخش دارند، استفاده می‌ شوند. گیربکس‌ های بول می‌ توانند تا ۹۸٪  کارایی داشته باشند و در انواع مختلف با نسبت‌ های دنده متفاوت عرضه می‌ شوند.
در مجموع، گیربکس بول به دلیل کارایی بالا و توانایی انتقال نیرو در زوایای مختلف، یکی از پرکاربردترین و محبوب‌ ترین گیربکس‌ ها در صنعت است

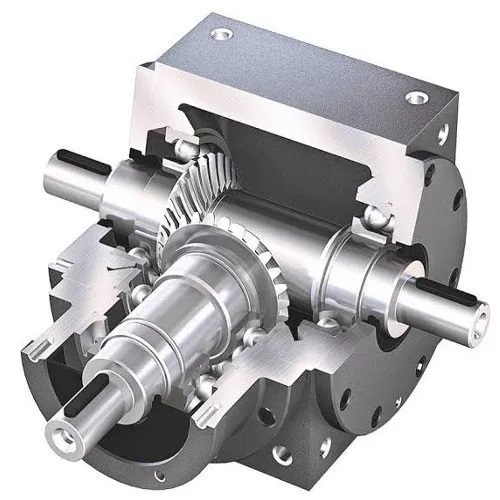

معرفی کلی گیربکس بول هلیکال

گیربکس بول هلیکال دستگاهی است که برای انتقال، یا تقسیم و توزیع توان یک محور محرک مکانیکی دوار Singular  از طریق یک زاویه مشخص که معمولاً  ۹۰ درجه است استفاده می‌شود. ازآنجایی‌که گیربکس Bevel در زوایای ۹۰ درجه کار می‌کند، در زوایای کمتر از ۹۰ درجه و بیشتر از ۹۰ درجه نیز در دسترس هستند. به گیربکس بول نیز گیربکس مخروطی نیز می‌گویند و یکی از رایج‌ترین موادی که در اتوماسیون و برنامه‌های انتقال قدرت استفاده می‌شود، گیربکس هلیکال بول است. در واقع نام آنها به دنده‌های درون گیربکس اشاره دارد. در این دستگاه‌ها یک واحد تک‌مرحله‌ای وجود دارد که به‌سادگی می‌تواند لبه‌های اُریب دوچرخ دنده را به یکدیگر متصل کرده و چرخش یکی را به دیگری منتقل کند. دندانه‌های مورب، سایش و صدا را کاهش دادند؛ چون دنده‌ها به نرمی حرکت می‌کنند.

در این نوع گیربکس صنعتی، انتقال نیرو از طریق درگیری چرخ‌دنده‌های هلیکال انجام می‌شود. طراحی دقیق و بهینه‌شده به همراه دقت و مهارت در عملیات تراش چرخ‌دنده، عملیات حرارتی و سنگ‌زنی چرخ‌دنده‌ها و محورهای آنها، این نوع گیربکس را دارای خصوصیات ایده‌آل برای کار سنگین و طولانی‌مدت می‌کنند.

این نوع گیربکس دارای برگشت‌پذیری است، ولی در صورت لزوم می‌توان با اضافه‌کردن یک سازوکار بازدارنده، خاصیت برگشت‌ناپذیری را نیز به این نوع گیربکس اضافه کرد.

گیربکس‌های شفت موازی دارای محور ورودی و خروجی هم‌راستا و هم‌مرکزند. کلیه چرخ‌دنده‌ها از فولادهای آلیاژی با شماره استاندارد DIN1.7225 یا DIN7131 و کلیه محورها با استاندارد DIN1.1191 تولید می‌شوند.

برخلاف دنده‌های چرخ‌دنده، دنده‌های هلیکال و گیربکس هلیکال بول هر دو ظرفیت اجرای عملیات آرامی دارند. دندانۀ روی دندۀ هلیکال، دارای زاویه‌ای در سطح دنده است. پس زمانی که در طول کار دو دندانه شروع به فعالیت می‌کنند، ارتباط، در یک انتها به‌آرامی شروع می‌شود و زمانی که به نهایت فعالیت خود می‌رسد، همچنان متصل می‌ماند.

کاربرد گیربکس بول هلیکال

یکی از پرکاربردترین گیربکس‎‌ها در صنایع مختلف، گیربکس بول هلیکال است. این نوع گیربکس در صنایع زیر  کاربرد دارد:

• صنایع دریایی
• صنایع غذایی و دارویی
• کانوایرهای صنعت فولاد و سیمان
• نفت، گاز، پتروشیمی
• آسیاب‌های موجود در خطوط تولید روی و سرب
• باز و بسته کردن دریچه‌های حوضچه‌های ته‌نشینی در صنعت آب و فاضلاب
• صنایع کاشی و سرامیک
• گیربکس دستگاه‌های خطوط شستشو و بسته‌بندی
• گیربکس کانوایر
• گیربکس نوار نقاله
• گیربکس نورد
• گیربکس رولینگ
• گیربکس تیکنر

مزایای گیربکس بول هلیکال

• در ساخت گیربکس بول از دنده‌های فولادی استفاده شده است.
  در این نوع گیربکس بازده نسبت تبدیل بالاست.
• همچنین گیربکس بول هلیکال به دلیل استفاده از دنده‌های مارپیچ و مخروطی بازده بالایی دارد.
• طول عمر و کارایی گیربکس بول بیشتر است.
• صدای گیربکس بول نسبت به انواع دیگر گیربکس‌ها کمتر است.
• شما می‌توانید این نوع گیربکس را در شش جهت مختلف نصب کنید.

معایب گیربکس بول هلیکال

گیربکس بول هلیکال باید دقیق نصب شود.
در این نوع گیربکس، بلبرینگ شفت‌ها باید بتوانند نیروهای قابل‌توجهی را پشتیبانی کنند.

مشخصات فنی گیربکس بول هلیکال

• گیربکس بول هلیکال در دو نوع پوسته چدنی و آلومینیومی وجود دارد.
• همچنین این نوع گیربکس در انواع پایه‌دار، فلنچ دار و نیم فلنچ در بازار عرضه می‌شود.
• نحوه قرارگیری و عملکرد اجزای گیربکس بول سبب شده است تا این گیربکس دارای عملکرد بی‌صدا و استقامت بالایی باشد.
• این نوع از گیربکس دارای گشتاور زیاد است.
• مصرف انرژی در گیربکس بول هلیکال بهینه است.
• این گیربکس دارای بازدهی بالا است.
• امکان خروجی ۹۰ درجه دارد.
• توانایی کار با موتورهای آسنکرون AC دارد.

نحوه انتخاب و خرید گیربکس بول هلیکال

برای اینکه گیربکس بول هلیکال مناسبی خریداری کنید باید به چند فاکتور مهم توجه کنید. برخی از این فاکتورها را در زیر آمده است.

• مقدار بازه کارکرد گیربکس بول هلیکال
• توجه به میزان قدرت موردنیاز گیربکس بول
• نسبت تبدیل و دوران خروجی گیربکس بول هلیکال
• حداکثر توان خروجی موردنیاز باتوجه‌به نیاز مصرف‌کننده
• سایز و اندازه گیربکس و نحوه نصب آن
• حداکثر گشتاور دستگاه باتوجه‌به نیاز مصرف‌کننده
• سرویس فاکتور
• انتخاب و خرید نوع گیربکس باتوجه‌به نیاز مصرف‌کننده
• توجه به مقدار هزینه موردنظر گیربکس بول

البته نکاتی که ذکر شدند کلی بوده و با محاسبات دقیق، مشخص‌کردن نوع استفاده و بررسی موارد بیشتر می‌توان به انتخاب بهتری دست پیدا کرد.

سوالات متداول

1. گیربکس بول هلیکال Bevel Helical چیست؟
   گیربکس بول هلیکال از دسته گیربکس‌های دنده هلیکال (مورب) است که خروجی آن  ۹۰ درجه بوده و همین موضوع باعث استفاده گسترده آن در صنایع مختلف است. در این گیربکس‌ها برای استیج نهایی از دنده پینیون/ کرانویل استفاده می‌شود.
2. تفاوت گیربکس های حلزونی و بول هلیکال چیست؟
   گیربکس‌های حلزونی در عمل گیربکس درجه سه و چهار گیربکس‌های بول هلیکال محسوب می‌شود و از لحاظ بازده، عمر کاری، میزان صدا و کیفیت ساخت گیربکس‌های بول هلیکال دارای مزیت هستند.

.
